我知道有些电阻会导致上拉或下拉或用作分压器和/或分流器。
但有时我无法理解它们在一些简单电路中的功能：

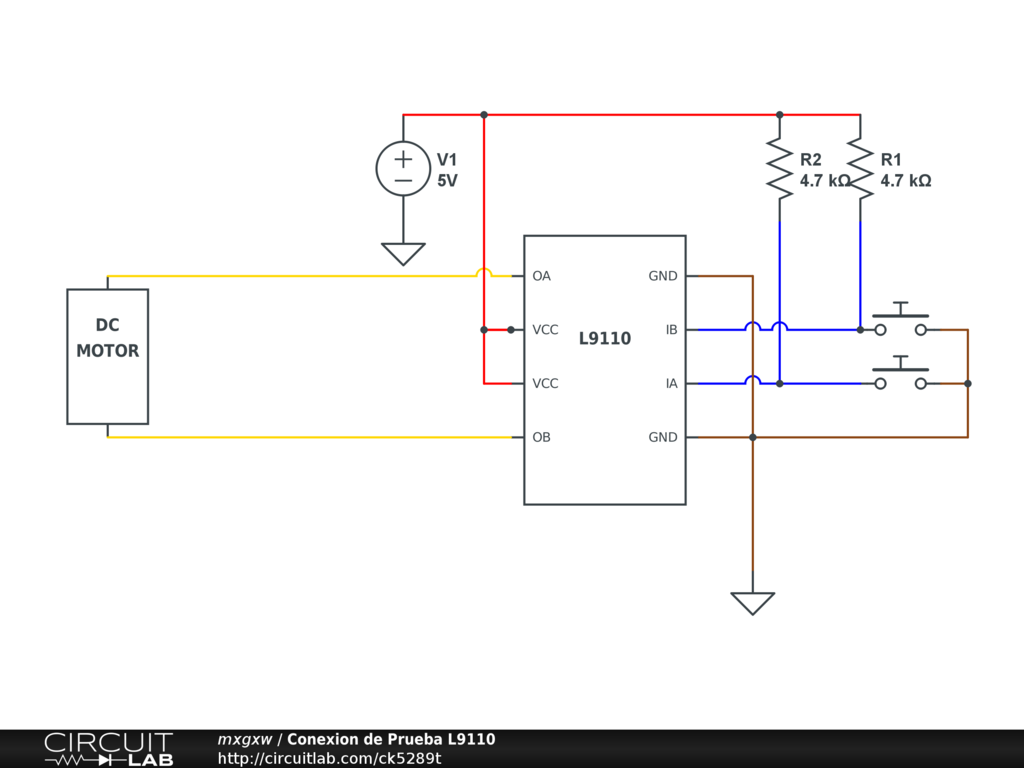

以这个电机驱动器（L9110）为例。为什么有 2x4.7k 电阻？根据数据表
，L9110 的额定电压为 2.5v-12v
或者拿这个齐纳二极管稳压器，40Ω电阻，欧姆定律说V = I x R，增加电阻会降低电流。但是为什么根本需要那个 40Ω 电阻呢？为什么不让它直接流过（~0Ω）？
或者最后这个 RS232 电平转换器，我了解 10kΩ 电阻。但是为什么RX(Device)和TX(Device)之间有一个4.7kΩ的电阻呢？（他们甚至应该连接吗？）
所有三个电路都显示了上拉、下拉、分压器和分流器的示例：
R1并且R2是上拉电阻。你必须同时拥有这两个，因为你有两个开关可以处于不同的状态（一个高，一个低）。40Ω电阻器是分压器的上半部分。齐纳二极管是分压器的下半部分。齐纳二极管可以被认为是自动调整其电阻，使电压始终为 6 伏。如果没有40Ω电阻，顶线的电压为 10V，齐纳二极管会在试图将该线的电压降至 6V 时爆炸。如果 10V 电源的电流被限制为小于齐纳二极管容量的电流，那么齐纳二极管会将电线拉低至 6V，使电源进入电流限制模式（而不是电压调节），并且电路可以正常工作。但是，由于电源是稳压器，因此您需要40Ω电阻器，以便齐纳二极管可以在不爆炸的情况下完成其工作，并且无需获得电流受限的电源。R3是一个下拉电阻。忽略RX(MCU)，R2现在，他们只需点击这TX(DEVICE)条线。 D1并C1形成负电源。RS-232 在技术上需要-12V信令。线路偶尔会变为-12 ，TX(DEVICE)二极管和电容器存储电荷，以便TX(MCU)线路可以使用它，而无需在电路中构建特殊-12V电源。它有一些限制，但对于那些要求遵守旧的 RS-232 规范的 RS-232 设备，它可以很好地工作。 R3因此是下拉 - 当TX(MCU)不高时，RX(DEVICE)将看到低电流负电压。如果设备使用-12V在其 TX 线上，则 RX 线将反映设备对 RS-232 规范的遵守情况。在齐纳稳压器的情况下，电源为 10 伏，齐纳将尽最大努力将自身两端的电压限制在 6 伏。如果没有 40 欧姆电阻器，齐纳二极管试图做它的事情时会流过非常大的电流，并且魔法烟雾会从许多部件中释放出来。
如果我算对了，40 欧姆电阻器将承载 100 毫安电流，将 4 伏电压从 10 伏电源降到 6 伏齐纳二极管。由于 100 欧姆负载电阻两端有 6 伏（由齐纳二极管控制），它将通过 60 毫安，齐纳二极管将通过 40 欧姆电阻的剩余 40 毫安。
1和3的原因是一样的。这是一个限流上拉或下拉。
在 1 中，存在上拉电阻有 2 个原因。1，将引脚的默认状态设置为逻辑高，以及 2，因为如果它们不是，按下按钮会导致 VCC/5V 直接对地短路。当你这样做时，坏事就会发生。
在 3 中是下拉。请注意，RX（设备）连接在电阻器上方但晶体管下方。当晶体管关闭时，下拉（通过电容器）将线路带到逻辑低电平。当晶体管打开时，RX（设备）线通过晶体管被上拉到逻辑高电平，这是一个比电阻器低阻抗路径到电压电平（本质上是二极管）的路径。如果没有电阻器，启用晶体管将创建从 5V 到接地的大部分直接路径，这又是一件坏事。
简短的回答是，一个开放的输入需要一些有限的电流，以确保电压。如果电流为零，则无法确定电压。因此，上拉和下拉电阻将引脚偏置到某个固定电压。
