我是一个业余无线电应用程序的作者,该应用程序在一系列频率上产生瀑布显示。时间在x-轴,频率在y轴,每个信号的相对强度由颜色的强度来描述。

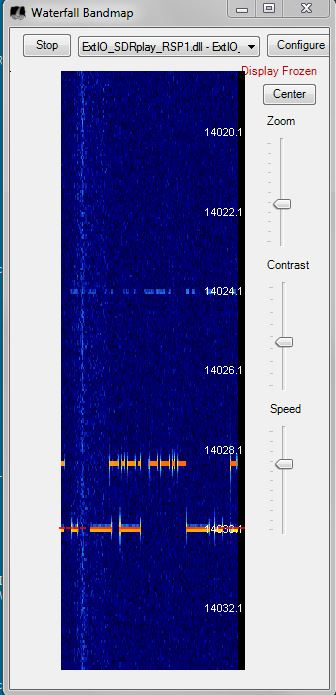

一些信号具有所谓的“按键点击”也就是说,在每个信号的开始和结束处,信号的带宽都比稳态带宽宽。一个例子如下所示:

[1] http://www.kkn.net/~n2ic/key_clicks.jpg

这些实际上存在于信号中 - 它们不是我的 DSP 处理的伪影。我将不胜感激有关如何过滤掉关键点击的建议。

3个回答

假设从您的屏幕截图中“按键”的频率幅度总是高于(更亮)正常信号,您可以只使用基本的限制器吗?换句话说,如果频率幅度值超过某个阈值,则将该频率值设置为其最后一个(有效)值。如果您想让绘图看起来不自然,您可以模拟点击所在的数据或使用以前样本中的数据。

我猜你的频谱中的视觉点击是由于 FFT 窗口内的信号被打开(或关闭)。您的窗口函数适用于整个 FFT 窗口中存在的信号,但是当信号在窗口中间附近打开时,就像应用矩形窗口一样。

检查我的“假设”的最简单方法是查看时间信号。

你可以放一个 0.01μ电报键端子上的 F 电容器。

这可能会奏效。
